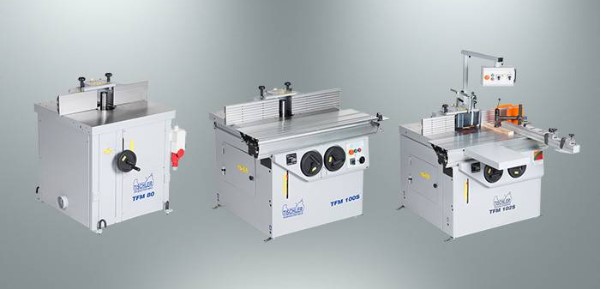

Фрезерные станки Tischler maschinen

Призначення:

Технічні характеристики:



Фрезерные станки

Фрезерные станки



Технические характеристики

Модель

TISCHLER Maschinen TFM80

TISCHLER Maschinen TFM100

TISCHLER Maschinen TFM102

Размеры рабочего стола, мм

800x800

1000x550

1000x650

Размеры форматного стола (каретка), мм

-

1150x350

1150x350

Диаметр шпинделя, мм

Ø30

Ø30

Ø30

Наклон шпинделя

90/45°

90/45°

90/45°

Вертикальный ход шпинделя, мм

175

175

180

Полезная длина шпинделя, мм

125

125

125

Max диаметр инструмента, мм:

    – при профилировании

    – при нарезании шипов



-Ø180

-Ø250



-Ø180

-Ø320



-Ø250

-Ø320

Max глубина опускания инструмента под стол, мм

при Ø 180 / 65

при Ø 180 / 65

при Ø 180 / 65

Диаметр отверстия в столе, мм

Ø190

Ø190

Ø260

Мощность двигателя, кВт

3

3

4

Обороты шпинделя,  мин-1

1400/3500/6000/

8000

1400/3500/6000/

8000

3000/4000/5000/6000/

8000/1000

Диаметр асп. патрубка на ограждении фрезы, мм

Ø100

Ø120

Ø120

Диаметр асп.патрубка под рабочим столом, мм

Ø100

Ø100

Ø100

Вес станка, кг

410

390

430

Возможное опциональное дооснащение*

Форматный стол (каретка), мм

+ 650х400

1600

1600

Мощность двигателя, кВт

4

4/5.5

4.5/5.5

Интегральные линейки, мм

350/500

350/500

350/500

Прижимное устройство MORI

+

+

+

Защитный кожух для фрез, мм

Ø250

Ø250

Ø320

Удлинительные столы левый и правый

+

+

+

Поворотная линейка L=900 мм с 2  упорами

-

+

+

Смена шпинделя (в заводской комплектации Ø30)

Ø32,35,40,50

Ø32,35,40,50

Ø32,35,40,50

Реверс

+

+

+

Цанги ER32 с диаметром 3-20, мм

-

-

+

Дополнительный шиндель

-

-

Ø30,32,35,40,50

Сменный шпиндель МК4 для цанг ER32

-

-

+

Шипорезный комплект для фрез Ø 320 мм с эксцентриковым прижимом

-

+

+

Шипорезный комплект для фрез Ø 320 мм без эксцентрикового прижима

-

+

+
