Комбинированный станок TISCHLER KВМ 4-41

Призначення:

Технічні характеристики:






Осенью 2017г. на украинский рынок мебельного и   деревообрабатывающего оборудования выходит новая торговая марка TISCHLER maschinen от известного европейского машиностроительного завода ZMM «STOMANA». Новая торговая марка TISCHLER maschinen предлагает украинским производителям мебели и столярных изделий современные эффективные решения для обработки древесины и плитных материалов.

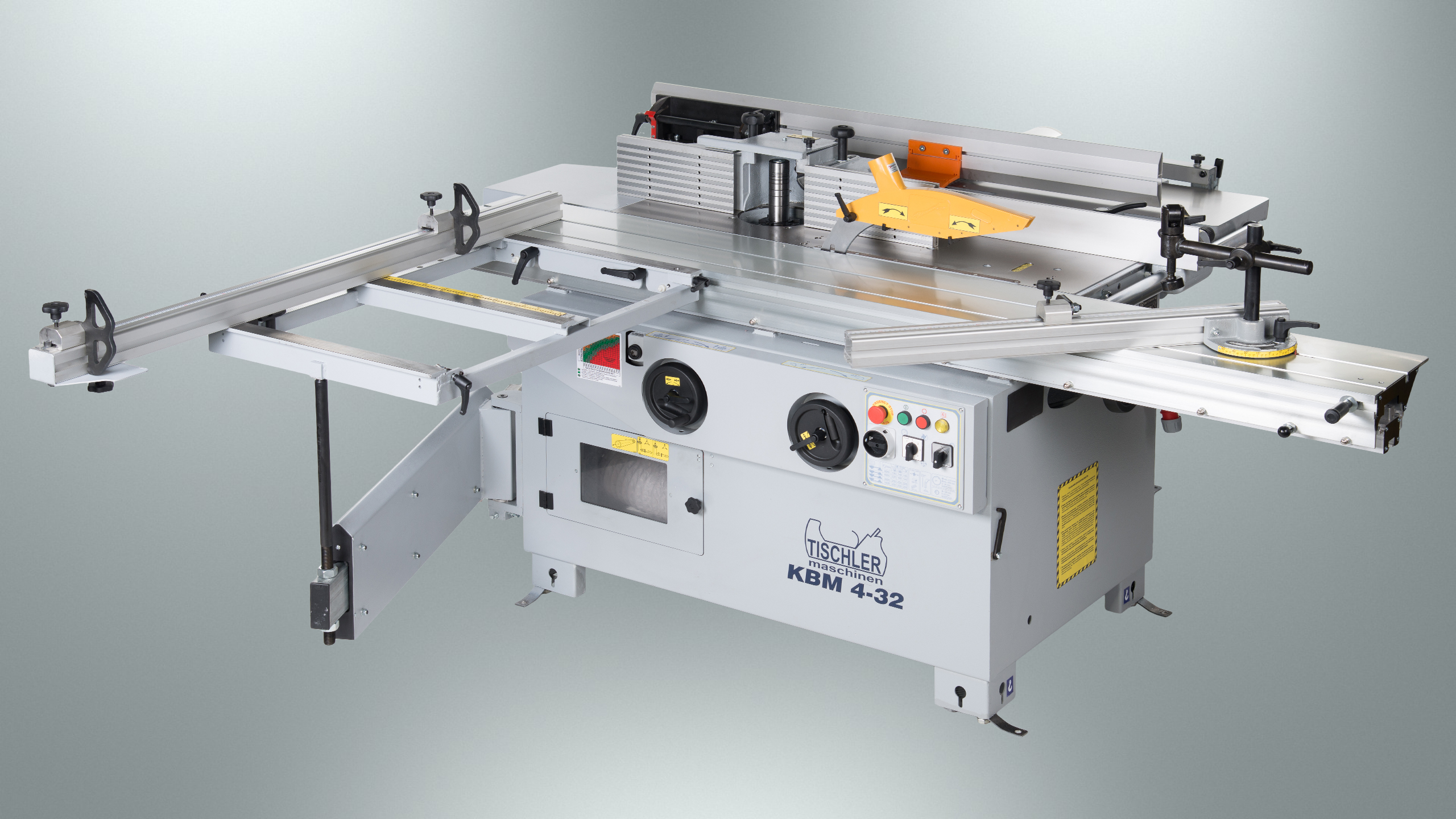

*на рисунке указан станок с шириной обработки 320мм

Описание:

 Комбинированный станок  TISCHLER  KВМ 4-41, для столярных мастерских и мебельного производства.

·        Телескопическая торцовочная линейка с двумя откидными упорами

·        Линейка для параллельной распиловки с микрометрической настройкой работает с расширением стола,  при этом достигается ширина пропила 950 мм.

·        Режущие диски на валу диаметром 30 мм сменные, в диапазоне от 250 до 315 мм.

·        Подрезной модуль с диаметром диска 120 мм и отдельным двигателем 0.75 кВт.

·        Предусмотрена регулировка угла наклона диска пилы в диапазоне до 45° считываемого по встроенной шкале.

·        Аварийная кнопка  на главном пульте управления.

·        Стандартами СЕ по технике безопасности защищен как двигатель привода, так и весь станок.

·        В комплект поставки входит эксцентриковый прижим





Назначение:

Для точного и без сколов раскроя облицованных и необлицованных плитных материалов (ДСтП, МДФ, фанера, искусственный камень на полимерной основе, оргстекло, алюминий и т.п.), а также массивной древесины и изделий из нее.



Область применения:

Предприятия и цеха по производству мебели и другие деревообрабатывающие производства. Верное решение для малых и средних производств.



     Фуганок предназначен для прямолинейного одностороннего строгания пласти и кромок заготовок с целью получения базовой поверхности для дальнейшей обработки.

      Рейсмус предназначен для плоскостного строгания досок, брусков, щитов в заданный размер по толщине



     Область применения:Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.



Технические характеристики  TISCHLERКВМ 4-41



Фуговальный узел

Размер стола

мм

1800х410

Диаметр ножевого вала

мм

100

Количество ножей (идут в комплекте)

шт

4

Двигатель

кВт

3 (4)

Рейсмусный узел

Размер стола

мм

700х406

Скорость подачи

м/мин

8

Толщина обрабатываемой детали, min/maxs

мм

4 - 225

Мощность подающей группы

кВт

0,8/1,1

Пильный узел

Размеры рабочего стола

мм

1250х450

Размер каретки

мм

1500х285

Диаметр пильного диска -  макс/мин

мм

315/250

Диаметр вала

мм

30

Максимальная высота пропила 90/45, при пиле 315мм

мм

103/72

Двигатель

кВт

2,2 (3)

Подрезной узел с двигателем

кВт

0,75

Консольный стол форматной каретки

мм

500х320

Поворотная линейка с эксцентриковым прижимом

мм

900

Фрезерный узел

Диаметр шпинделя

мм

30

Ход/ Полезная длина шпинделя

мм

160/125

Макс диаметр при профилир/шипорез

мм

180/250

Обороты шпинделя

Об/мин

8000/6000/3500/1400

Мощность двигателя

кВт

2,2 (3)

Вес станка

кг

840
